مراحل کلی طراحی آنتن در HFSS:

  1. انتخاب محیط کاری:
    • پس از باز کردن HFSS، یک پروژه جدید ایجاد کنید.
    • واحدها (مثلاً میلی‌متر، سانتی‌متر، یا اینچ) را تنظیم کنید.
  2. مدل‌سازی هندسی آنتن:
    • ساختار آنتن خود را با استفاده از ابزارهای ترسیمی طراحی کنید. به عنوان مثال:
      • برای آنتن پچ، یک مستطیل به عنوان پچ و یک لایه زمین طراحی کنید.
      • برای آنتن دایپل، دو میله با طول مناسب رسم کنید.
    • مواد مناسب (مانند فلز برای آنتن و دی‌الکتریک برای ساب‌استریت) را به مدل اختصاص دهید.
  3. تنظیم منابع تحریک:
    • یک پورت (مانند پورت موجبر یا پورت لامبدا) برای تحریک آنتن اضافه کنید.
    • مقادیر فرکانس یا باند فرکانسی موردنظر را تنظیم کنید.
  4. تنظیم شرایط مرزی:
    • شرایط مرزی مناسب مانند شرایط تابش (Radiation Boundary) را اعمال کنید.
  5. شبیه‌سازی:

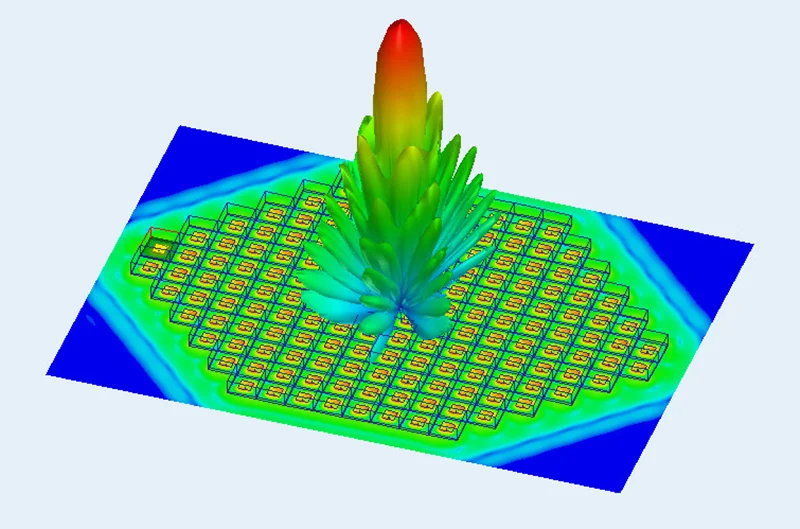

    • پروژه را شبیه‌سازی کنید و پارامترهای مهم مانند S-Parameter، Gain، Radiation Pattern و VSWR را تحلیل کنید.
  6. بهینه‌سازی و تنظیمات نهایی:
    • اگر نتایج بهینه نبود، ابعاد یا مواد را تغییر داده و دوباره شبیه‌سازی کنید.

اطلاعات لازم:

  • نوع آنتن
  • فرکانس کاری
  • پهنای باند یا گین موردنیاز
  • ابعاد یا محدودیت‌های خاص
